Cara Setting Voip di Cisco Paket Tracer

Membuat Jaringan Voip (2 Pc,2 IP Phone,2 Laptop,& 1 Telephon Analog) pada Cisco Paket Tracer

VOIP {Voice over Internet Protocol} adalah teknologi yang memungkinkan percakapan suara jarak jauh melalui media internet.
VoIP atau Voice over Internet Protocol adalah sebuah metode dan gabungan dari beberapa penggunaan perangkat teknologi untuk mentransfer data suara dan data multimedia lain melalui jaringan internet. Istilah lain yang mewakili VoIP antara lain Telepon IP, Telepon Internet, Voice over Broadband  (VoBB), Telepon Broadband, IP communications, dan Broadband Phone. Voice over Internet Protocol adalah teknologi yang memungkinkkan percakapan suara jarak jauh melalui media internet. Data suara diubah menjadi kode digital dan dialirkan melalui jaringan yang mengirimkan paket-paket data, dan bukan lewat sirkuit analog telepon biasa.

Langkah-langkah;

1. Buka Cisco Packet Tracer,lalu buat Topologi VOIP.

2.Kemudian hidupkan IP Phone (Select and drag konektor kabel dibawah pojok kanan ke port bundar pada IP Phone).

Sebelum.

Sesudah.

3.Lalu  Konfigurasi pada Router, dengan ketikkan perintah berikut pada CLI di Router secara urut :

• Signalling – Signalling berfungsi untuk menamkap jaringan yang dituju, sehingga dapat melakukan inisialisasi (penyampaian) pesan/percakapan.
• Database Service – Layanan database adalah salah satu fungsiVoIP dalam mencari tujuan akhir/endpoint yang harus dituju, sekaligus sebagai penerjemah alamat yang biasanya digunakan dalam duajaringan yang berbeda.
• Call Connect/Disconnect (Bearer Control) – Bearer Control memungkinkan si penerima panggilan dapat memutuskan panggilan/menerima panggilan.
• Codecs Operations – Berguna sebagai coder ataupun decoderdalam pengubahan/transmitted suara menjadi sinyal digital/paket data ataupun sebaliknya.

- See more at: http://muhamadshobirinblogs.blogspot.co.id/2014/10/voip-pengertian-fungsi-cara-kerja.html#sthash.8calaAhx.dpuf

Router>en
Router#conf t
Router(config)#int fa0/0
Router(config-if)#ip add 192.168.2.1 255.255.255.0
Router(config-if)#no sh
Router(config-if)#ex
Router(config)#
Router(config)#ip dhcp pool VOIP
Router(dhcp-config)#network 192.168.2.0 255.255.255.0
Router(dhcp-config)#default-router 192.168.2.1
Router(dhcp-config)#option 150 ip 192.168.2.1
Router(dhcp-config)#

 Seperti gambar berikut :

4. Langkah berikutnya buat Layanan VOIP nya, dengan cara ketikkan perintah berikut pada CLI di Router secara berurut :

Router(dhcp-config)#telephony-service
Router(config-telephony)#max-ephone 8
Router(config-telephony)#max-dn 8
Router(config-telephony)#ip source-address 192.168.2.1 port 2000
Router(config-telephony)#auto assign 1 to 8
Router(config-telephony)#ephone-dn 1
Router(config-ephone-dn)#number 111
Router(config-ephone-dn)#ephone-dn 2
Router(config-ephone-dn)#number 222
Router(config-ephone-dn)#ephone-dn 3
Router(config-ephone-dn)#number 333
Router(config-ephone-dn)#ephone-dn 4
Router(config-ephone-dn)#number 444
Router(config-ephone-dn)#ephone-dn 5
Router(config-ephone-dn)#number 555
Router(config-ephone-dn)#ephone-dn 6
Router(config-ephone-dn)#number 666
Router(config-ephone-dn)#ephone-dn 7
Router(config-ephone-dn)#number 777
Router(config-ephone-dn)#ephone-dn 8
Router(config-ephone-dn)#number 888
Router(config-ephone-dn)#

 Seperti gambar berikut :

5. Kemudian Konfigurasi pada Switch;

Switch>en
Switch#conf t
Switch(config)#int range fa0/1-24
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport voice vlan 1
Switch(config-if-range)#

 Seperti gambar berikut :

6. Lalu isikan IP pada PC, Laptop dan Home VOIP (VOIP Adapter).

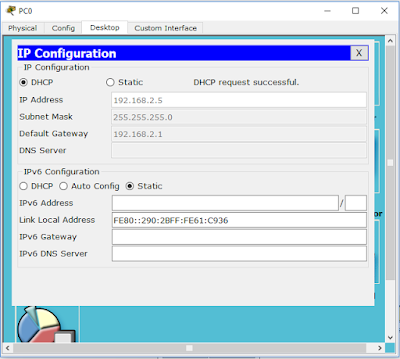

• Karena tadi pada saat konfigurasi pada Router melakukan konfigurasi secara DHCP, maka pada PC dan Laptop kita isikan IP secara Dinamic (DHCP) dengan cara Klik PC/Laptop > Tab Desktop > IP Configuration lalu isikan IP secara DHCP seperti gambar berikut :

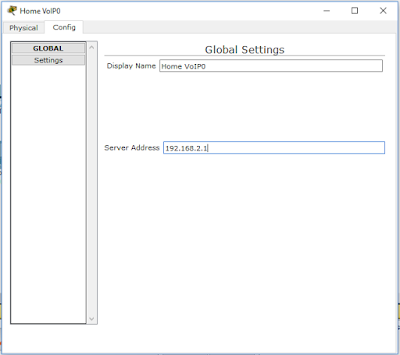

Isikan IP pada Home VOIP (VOIP Adapter) dengan cara klik Home VOIP (VOIP Adapter) > Tab Config > Pada Server Address isikan IP Router atau Gateway seperti gambar berikut :

8. Untuk mengetahui Nomor pada setiap perangkat :

• Pada PC dan Laptop, dengan cara klik PC/Laptop > Tab Desktop > Cisco IP Communicator maka pada pojok kanan atas akan tertera sesuai konfigurasi pada Router.

• Pada IP Phone dan Analog Phone dengan cara klik IP Phone/Analog Phone > Tab GUI maka pada pojok kanan atas akan tertera nomor sesuai konfigurasi pada Router.

9. Langkah terakhir kita coba melakukan Panggilan :






    SEKIAN DAN TERIMA KASIH :)

Cara Setting Voip (IP Phone) di cisco paket tracer

Langkah-langkah menyetting Voip (IP Phone) di Cisco Paket Tracer :

1.Buka software cisco packet tracker.

2. Lalu Buatlah router 2811

( pastikan Anda menggunakan router jenis ini, karena hanya router jenis ini yang menyediakan fungsi IP phone).

3.Buatlah sebuah switch dengan menggunakan switch 2960 .

4. Buatlah IP phone (Dengan menggunakan 3 IP phone ).

5.Sambungkan IP phone Ke switch, dan juga dari switch ke router. Semuanya menggunakan kabel jenis straigh

6.colokkan power adapter pada masing – masing Ipphone ( caranya dengan meng klik Ipphon kemudian drag power ke portnya).

• Kemudian konfigurasi switchport, langkah – langkahnya adalah :

1. Pertama, Kita klik pada gambar switch, lalu masuk ke tab CLI

2. Pada tab CLI ketikkan perintah “en”. Kemudian “config terminal”

3. Kemudian masukkan perintah “int range fa0/1-24”( untuk memberikan semua port switch (port 1-24) kepada switchport voice).

4.Kemudian ketikkan “switchport voice vlan 1” (untuk membuat vlan id yang default berada di dalam vlan 1).



5.Kemudian kita keluar dari config terminal. Caranya yaitu dengan menuliskan perintah “exit”.

• Konfigurasi switchport telah selesai, selanjutnya kita harus melelukan konfigurari router. Berikut langkah – langkah untuk konfigurasi router :

1. Di sini kita akan mengkonfigurasi dengan menggunakan command line, caranya yaitu Kita klik pada gambar router, lalu masuk ke tab CLI.

2. Untuk memulai konfigurasi router. Pada tab CLI ketikkan perintah “en”. Kemudian “config terminal” .

3. Lalu ketikkan “ip dhcp pool voice”.

4. Lalu kita masukkan ip network & subnet mask pada konfigurasi dhcp, saya menggunakan network 192.168.1.0 dan subnet mask kelas C. Cara memasukkannya yaitu ketikkan “network 192.168.1.0 255.255.255.0”

5. Lalu tentukan ip router pada dhcp. Caranya yaitu dengan memasukkan perintah “default-router 192.168.1.1”

6. Kemudian kita tentukan berapa jumlah ip maksimal yang akan dilepaskan pada DHCP. Misalnya kita akan memberikan 150 ip yang dimulai dari 192.168.1.1 sampai 192.168.1.152, caranya kita harus mengetikkan perintah “option 150 ip 192.168.1.20”

7. Kemudian keluar dari konfigurasi dhcp caranya yaitu dengan mengetikkan perintah “exit”.

8. Supaya ip router yaitu 192.168.1.20 tidak ikut diberikan ke host pada DHCP maka kita harus memasukkan perintah “ip dhcp excluded-address 192.168.1.20”

9. Sekarang kita akan mengkonfigurasi interface pada router, caranya yaitu dengan mengetikkan “int fastethernet 0/0”.

10. Kemudian kita berikan ip pada router secara static, caranya yaitu    dengan mengetikkan “ip address 192.168.1.1 255.255.255.0”.

11. Kemudian kita aktifkan konfigurasi ip tersebut, caranya yaitu dengan mengetikkan “no shutdown”.

12. Lalu kita keluar dari config terminal, caranya dengan mengetikkan “exit”

13. Kemudian masuk ke konfigurasi VoIP kita harus mengetikkan “telephony-service”

14. Kemudian kita memberikan jumlah ipphone dan dial number maksimal, caranya yaitu dengan mengetikkan “max-ephones 3” dan “max-dn 3”

15. Kemudian kita tentukan sumberip pada ip phone, caranya yaitu dengan mengetikkan “ip source-address 192.168.1.1 port 2000”

16. Ketik “auto assign 4 to 6” kemudian “auto assign 1 to 5” dan “exit”

• Selanjutnya kita akan mengkonfigurasi dial number untuk setiap ip phone

1. Ketikkan “ephone-dn 1”. Kemudian tekan enter 2 kali

2. Ketikkkan “number 1321151” (kita memberikan dial number pada ip phone 1 yaitu 1321151)

3. Ketikkan “ephone-dn 2”. Kemudian tekan enter 2 kali

4. Ketikkan “number 1321152” (kita memberikan dial number pada ip phone 2 yaitu 1321152)

5. Ketikkan “ephone-dn 3”. Kemudian tekan enter 2 kali

6. Ketikkan “number 1321153” (kita memberikan dial number pada ip phone 3 yaitu 1321153)

Sekarang kita akan mengetest koneksi dengan dial number

TERIMAKASIH SEMOGA BERMANFAAT:)
